O型圈規格型號及溝槽尺寸

來源：發布時間：2023-04-07 15:09:38點擊率：

O型圈規格型號及溝槽尺寸表

O型圈的外徑和內徑以及截面的形狀均為O形，顧名思義稱為O型圈。

O型圈是由帶彈性的天然橡膠材料制作而成的，被廣泛地用于各類模具的水密封和空壓及油壓等機械行業的密封系統上。

O型圈常見有固定式和運動式，何為固定式呢？固定式也可以稱為靜態密封，O型圈安裝后是固定不動的，一般是平面安裝的；運動式也稱為動態密封，O型圈被安裝后和被密封的對象之間存在互相位移，一般是圓柱面的安裝。

O型圈尺寸請參見國標：GB- 3452.1

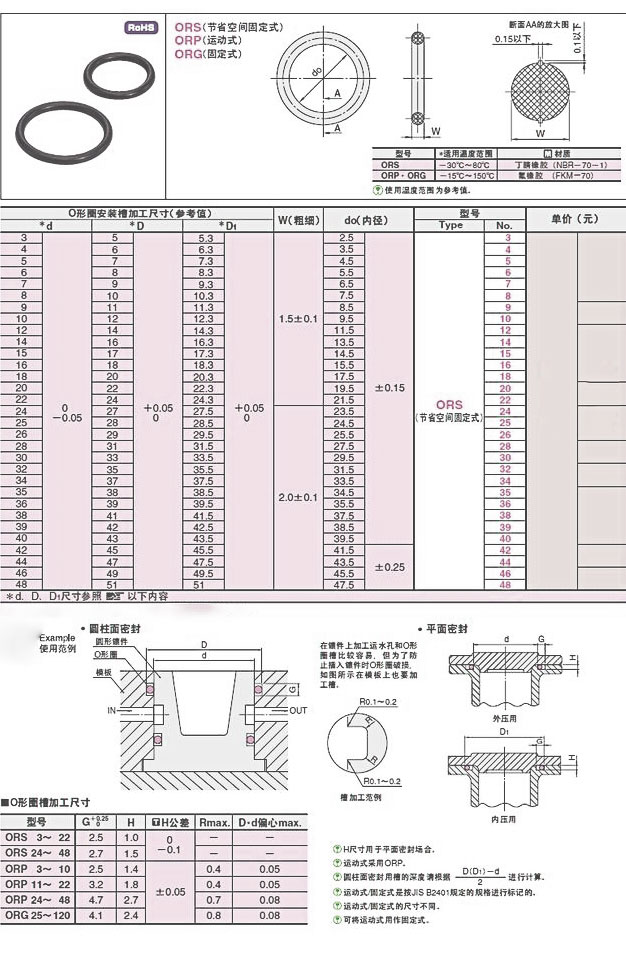

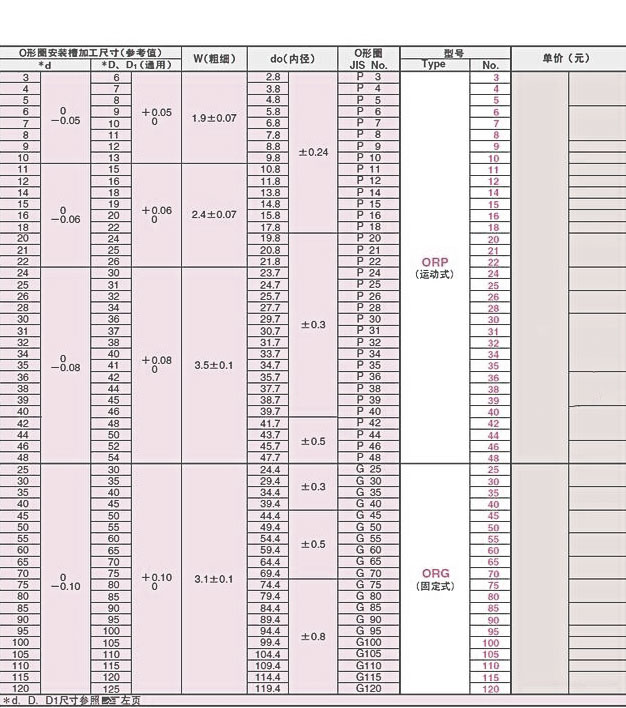

O型圈安裝槽尺寸參見下圖：

圓柱面密封時，安裝槽小徑要比密封圈內徑大0.5，安裝槽外徑要比O型圈外徑小1，槽寬G度根據密封圈內徑大小取特定的幾個規格值，比如ORG25~120，槽寬G取4.1，G公差 0~+0.25。

平面密封時，分外壓用和內壓用，槽寬G和上面的相同，槽深H根據密封圈內徑取不同取特定的幾個規格值，比如ORG25~120，H取值2.4，H公差±0.05。
